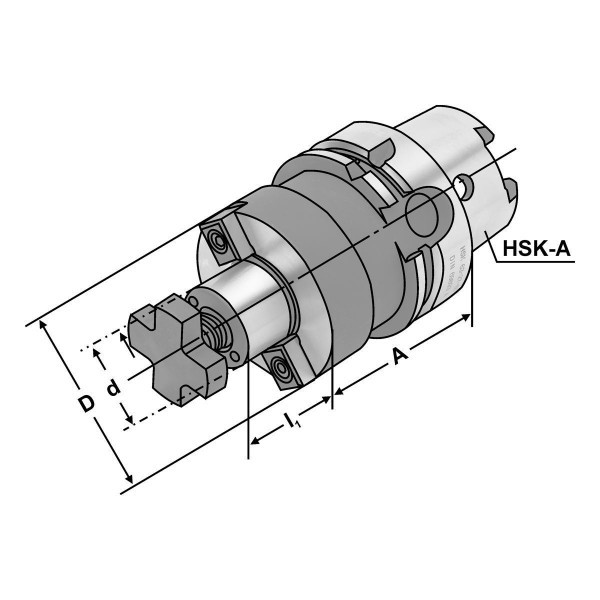

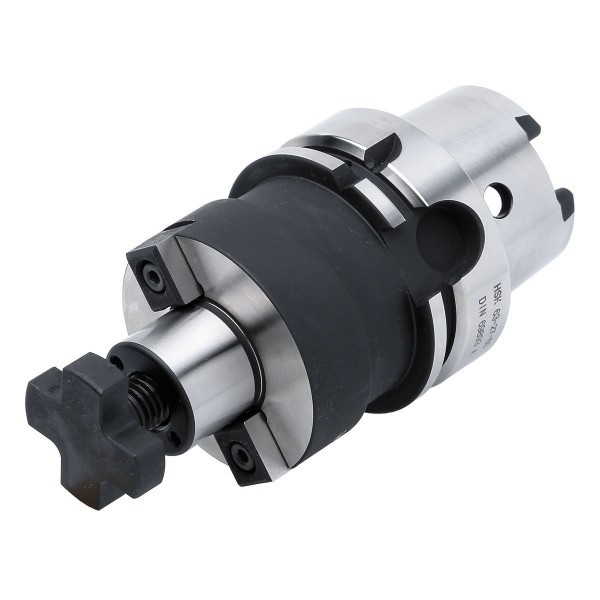

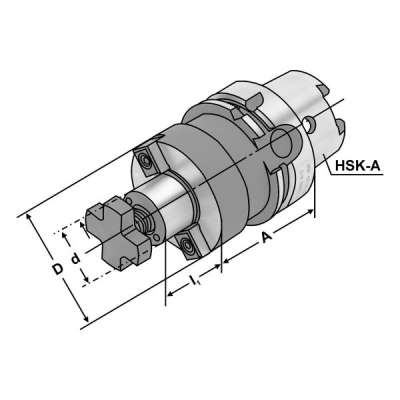

Оправка для установки торцевой фрезы (хвостовик HSK-А 100-60-70 по DIN 69893) с увеличенной опорной поверхностью

HSK = HSK-A 100
d_h6 = 60
A = 70
l₁ = 40
D = 130

Применение:
Крепление фрез с поперечной канавкой

d = 40/d = 60:
Для фрез большого диаметра исполнение оправки предусматривает четыре дополнительных резьбовых отверстий по DIN2079

Комплектнотсь:
Крестообразный зажимной винт, шпонки и зажимные винты для фрез с центральной подачей СОЖ
Для d = 60 мм, исполнение патрона предусматривает четыре крепежных винта согласно DIN 912

. Биение: = 0.005 мм
. Точность балансирования G6.3 при максимальной частоте вращения 15,000 об/мин
